LIN PID Protected ID LUT Look Up Table

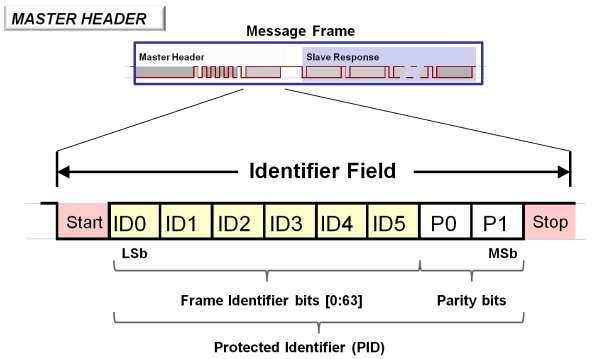

LIN 의 Protected ID 는 Parity 2bit 와 ID 6bit 로 이뤄 집니다.

www.microchip.com 에서 발췌 / LSB first 이므로 오해 할지 말자

Parity Bits 는 아래와 같이 계산 가능합니다.

• P0 = ID0 ⊕ ID1 ⊕ ID2 ⊕ ID4
• P1 = ! (ID1 ⊕ ID3 ⊕ ID4 ⊕ ID5)

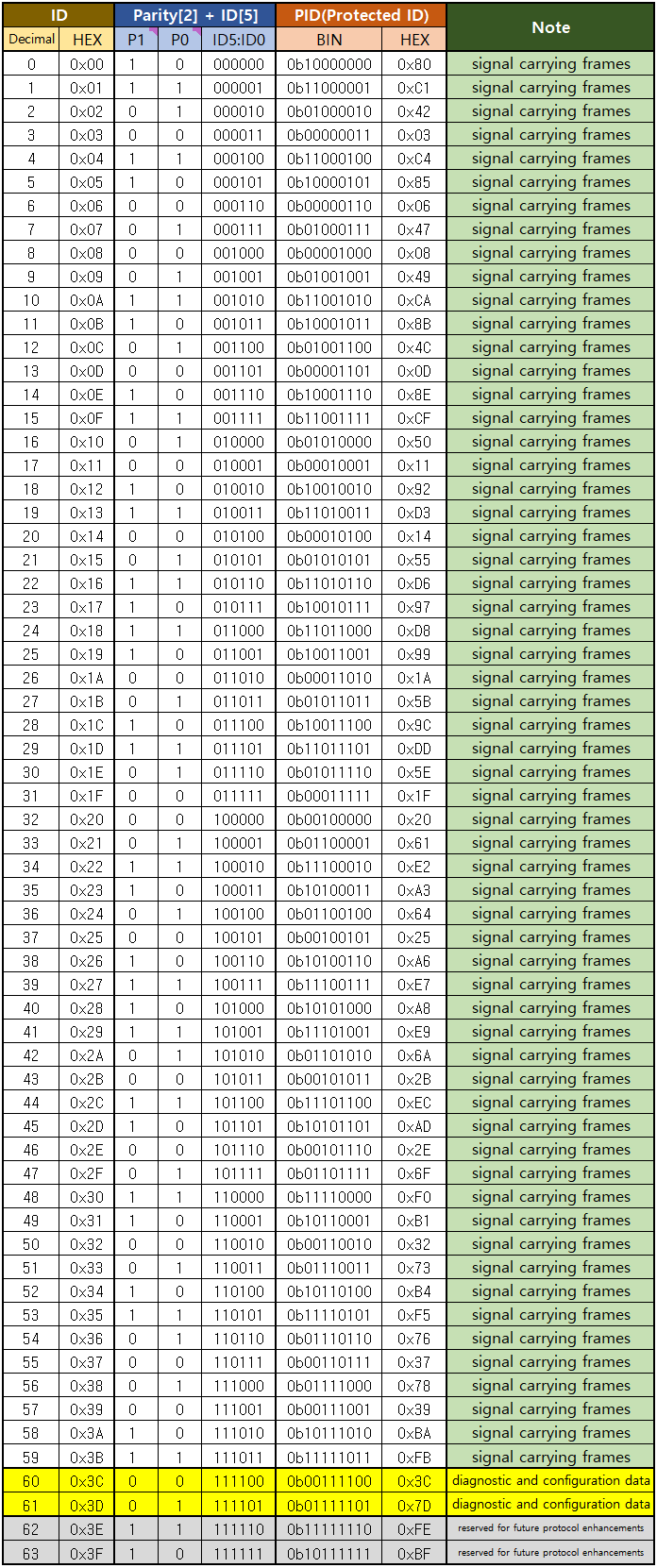

위 구조를 토대로 LIN PID Look Up Table 을 만들어 보면 아래와 같이 정리 됩니다.
